Kraty kompozytowe

Kraty TWS są produktem kompozytowym, czyli powstałym poprzez połączenie dwóch lub więcej materiałów, gdzie jeden z nich jest substancją wiążącą, a drugi spełnia rolę wzmocnienia i może występować w formie ziarnistej warstwowej lub włóknistej. W kratach kompozytowych wzmocnionym włóknem szklanym, rolę substancji wiążącej spełnia żywica (ortoftalowa, izoftalowa, winyloestrowa lub fenolowa), która w początkowej fazie jest płynna i twardnieje pod koniec procesu.

Kompozyty składają się z osnowy i rozmieszczonego w niej drugiego składnika o znacznie wyższych właściwościach wytrzymałościowych, zwanego zbrojeniem. Kompozyty stanowią połączenie dwóch lub więcej odrębnych nierozpuszczających się w sobie faz, z których każda odpowiada innemu podstawowemu materiałowi składowemu. Dobór odpowiedniej osnowy wpływa nie tylko na włąściwości fizyczne ale głównie na polepszenie włąściwości chemicznych, natomiast zbrojenie poprawia przedewszystkim włąściwości fizyczne (wytrzymałość, elastyczność itp.).

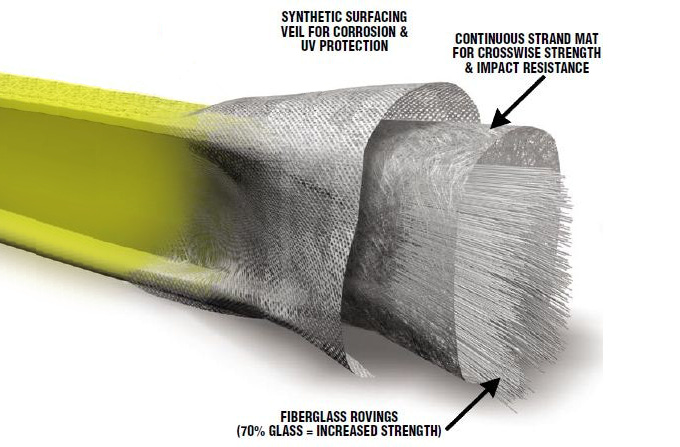

Właściwości krat pomostowych z tworzywa TWS wynikają z rodzaju zastosowanej żywicy oraz rodzaju włókien szklanych, ich zawartości w całkowitej objętości oraz rozmieszczenia. Wytrzymałość zwiększa się wraz ze wzrostem zawartości włókien i ich ustawieniem w jednym kierunku.

Duża zaleta kompozytów wzmocnionych włóknami polega na tym, że użytkownik może opracować materiał dostosowany do swoich potrzeb, dzięki zastosowaniu odpowiednich włókien w materiale macierzystym. Z tego względu kompozyty znalazły szerokie zastosowanie we współczesnej technice i przewiduje się dalszy dynamiczny ich rozwój.

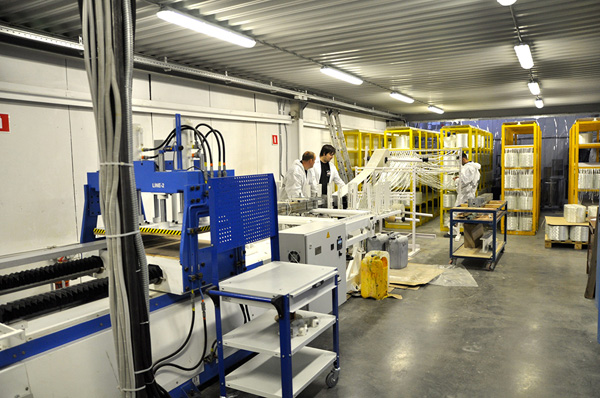

Proces produkcji krat TWS (pultruzja)

Pultruzja jest jednym z najstarszych sposobów wytwarzania tworzyw sztucznych wzmocnionych długimi włóknami termoplastycznymi, a także najstarszą techniką obróbki w sposób ciągły. Znajdujące się w żywicy zaimpregnowane włókna szklane zostają utwardzane. Profile zostają przeciągane przez chłodzoną lub grzaną formę i w końcowej fazie pultruazji zostają pocięte na określona długośc.

Rodzaje żywic wykorzystywane do produkcji krat pomostowych z tworzywa

Kraty TWS nadają się do użytku wewnątrz i na zewnątrz, a wybór rodzaju żywicy pozwala na zapewnienie ochrony przed korozją chemiczną i szkodliwym działaniem promieni UV oraz właściwości przeciwpożarowych.

Kraty TWS (GRP, GFK) produkowane są z kilku rodzai żywicy. Każda ma inne właściwości, dlatego możemy dostarczyć dokładnie taki rodzaj krat aby doskonale prowadził się w danym środowisku. Żywice użyte do produkcji krat są zgodne z normą: EN ISO 9001:2000

Żywica Ortoftalowa

Typ: ORTO
Antykorozyjność: 2
Ognioodporność wg normy ASTM E 84: 25 pkt
Maxymalna temperatura pracy: 70 oC

Tego typu kraty nadają się idealnie do zastosowania w umiarkowanym środowisku pracy tzn. różnego rodzaju platformy, kładki, oczyszczanie ścieków. Mimo iż żywica typu ORTO jest najmniej odporna chemicznie to i tak ciągle oferuje większą wydajność niż standardowe powierzchnie stalowe, aluminiowe czy drewniane

Żywica Izoftalowa

Typ: ISO
Antykorozyjność: 3
Ognioodporność wg normy ASTM E 84: 25 pkt
Maxymalna temperatura pracy: 105 oC

Kraty typu ISO doskonale nadają się do miejsc gdzie występują średnie stężenia kwasów.

Żywica Winyloestrowa

Typ: VIN
Antykorozyjność: 4
Ognioodporność wg normy ASTM E 84: 10 pkt
Maxymalna temperatura pracy: 110 oC

Doskonale nadaje się do miejsc o wysokim zagrożeniu korozyjnym.

Żywica Fenolowa

Typ: FEN
Antykorozyjność: 5
Ognioodporność wg normy ASTM E 84: 5 pkt
Maxymalna temperatura pracy: 180 oC

Doskonale nadaje się do miejsc o wysokim zagrożeniu korozyjnym oraz w miejscach zagrożonych pożarem

Paleta barw RAL dla krat pomostowych z tworzywa TWS

Kolory uzyskuje się poprzez odpowiednie dodanie pigmentów do żywicy podczas produkcji krat. Dzięki takiemu rozwiązaniu kolor pozostaje bez zmian w całym cyklu użytkowania. Jeżeli istnieją specjalne wymagania odnośnie koloru, to nasze zdolności produkcyjne pozwalają na wytwarzanie krat w dowolnym kolorze wg palety kolorów RAL

RAL 1003

RAL 3002

RAL 5017

RAL 6029

RAL 7046

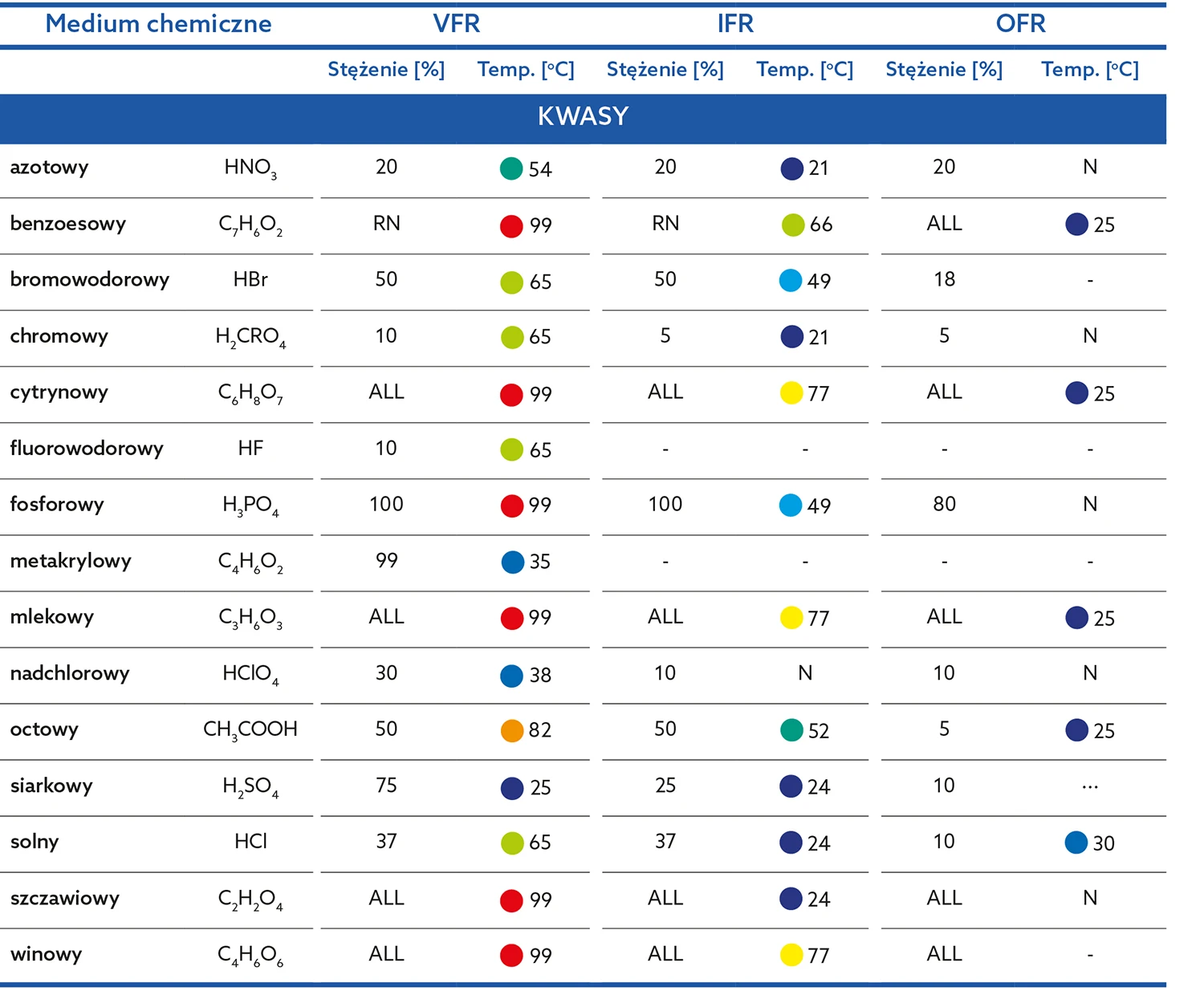

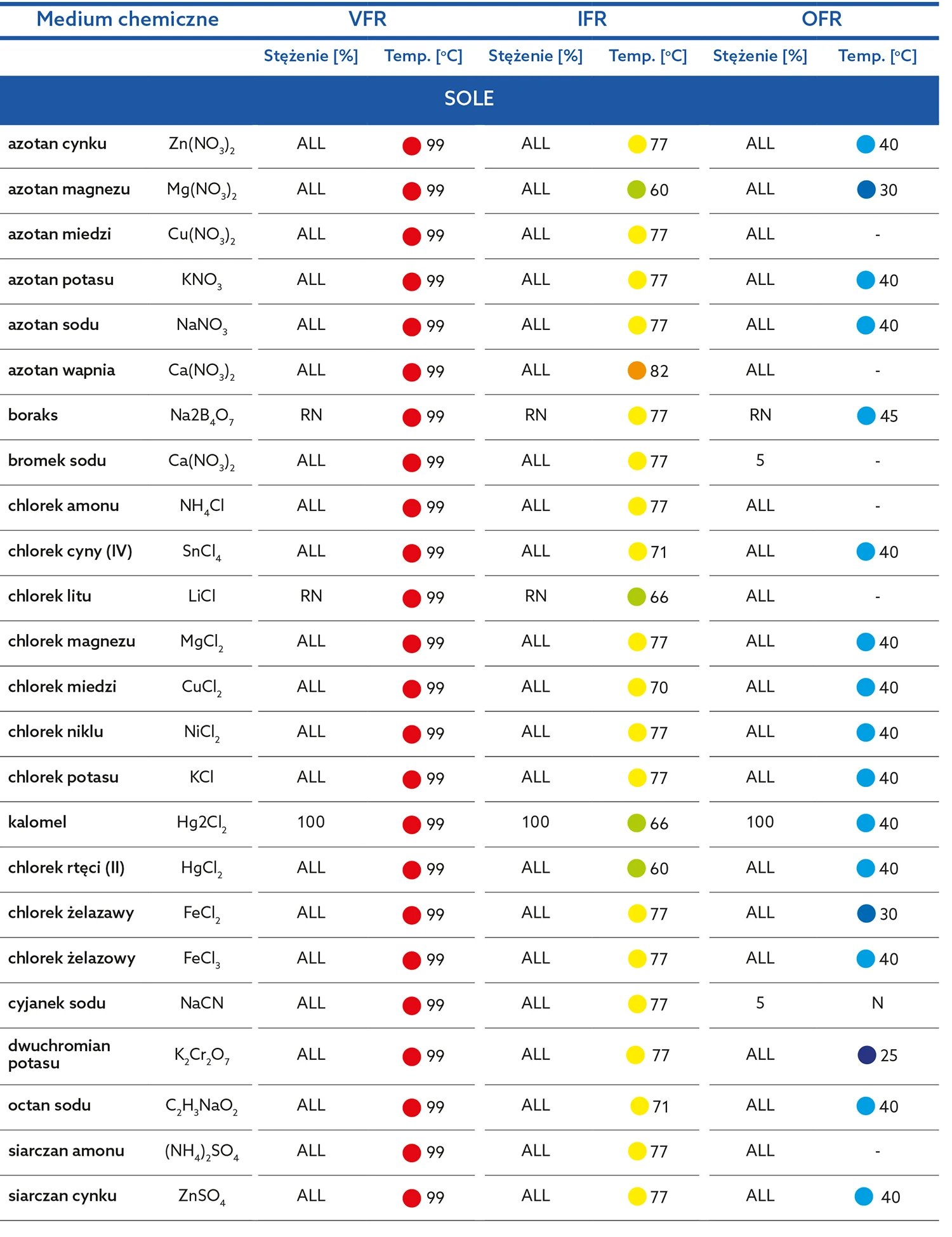

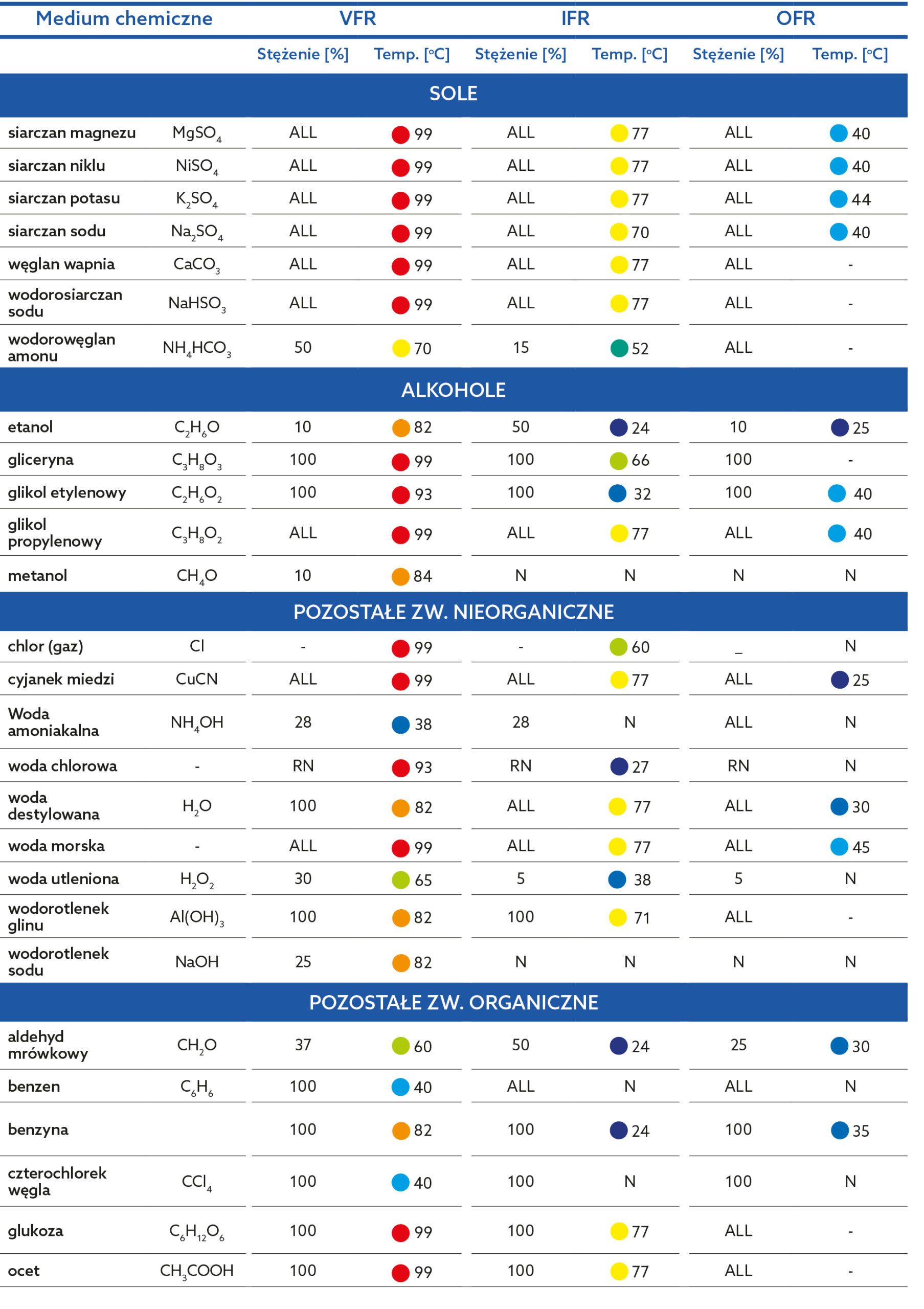

Chemioodporność Krat TWS

Właściwości antyposlizgowe oraz rodzaj powierzchni krat TWS

Standardowe kraty TWS mają żłobioną powierzchnię, z klasą antypoślizgową R13 (klasa poślizgu R13: certyfikat badań Instytutu dla Bezpieczeństwa Pracy). Na życzenie są dostępne kraty z powierzchnią piaskowaną, ryflowaną lub gładką.

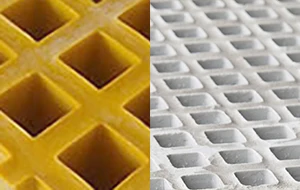

menisk wklęsły

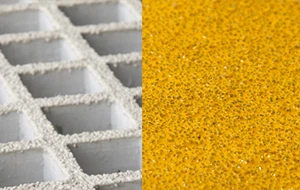

powierzchnia piaskowana

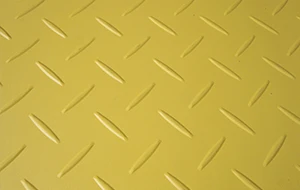

powierzchnia
ryflowana

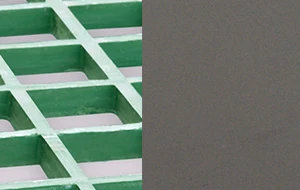

powierzchnia
płaska
